Conception du dispositif de monitoring – Projet FONSTI

Dans le cadre du projet FONSTI, j’ai assuré la modélisation 3D et la conception du dispositif de monitoring destiné au système solaire photovoltaïque.

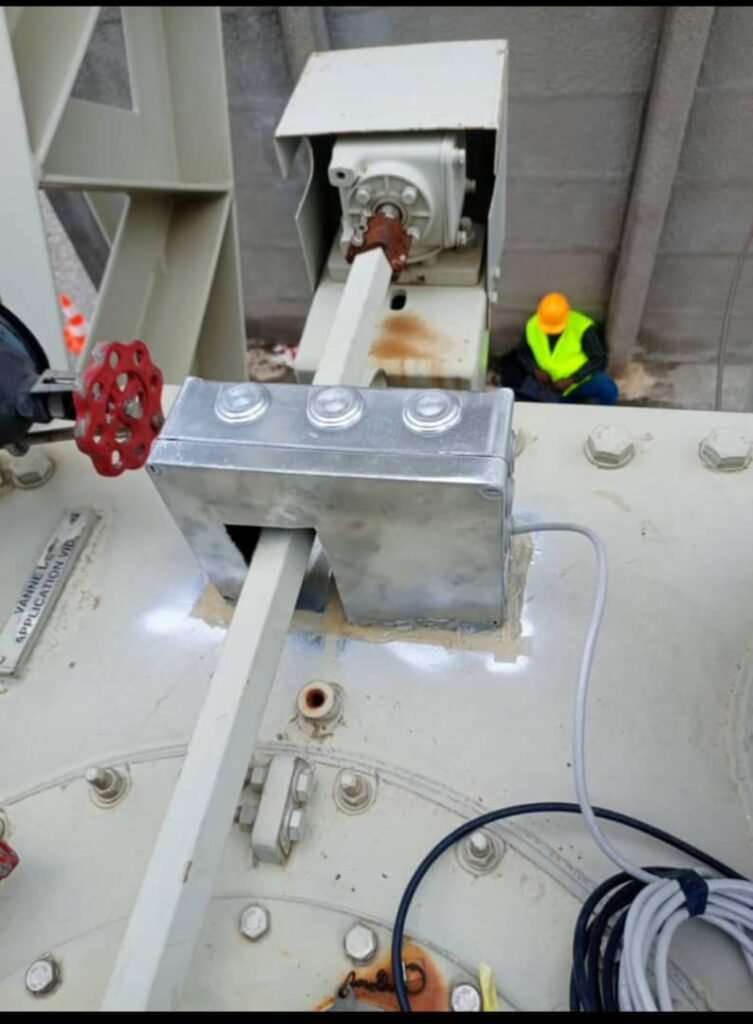

L’objectif était de concevoir un boîtier technique compact et ergonomique permettant d’intégrer les composants de mesure et de communication nécessaires au suivi en temps réel des performances du système.

Étude fonctionnelle et conception mécanique

Avant la modélisation, une analyse fonctionnelle a permis de définir les contraintes techniques du dispositif :

  • intégration des capteurs de tension, courant et température,

  • emplacement du microcontrôleur et du module de communication,

  • facilité d’accès pour la maintenance.

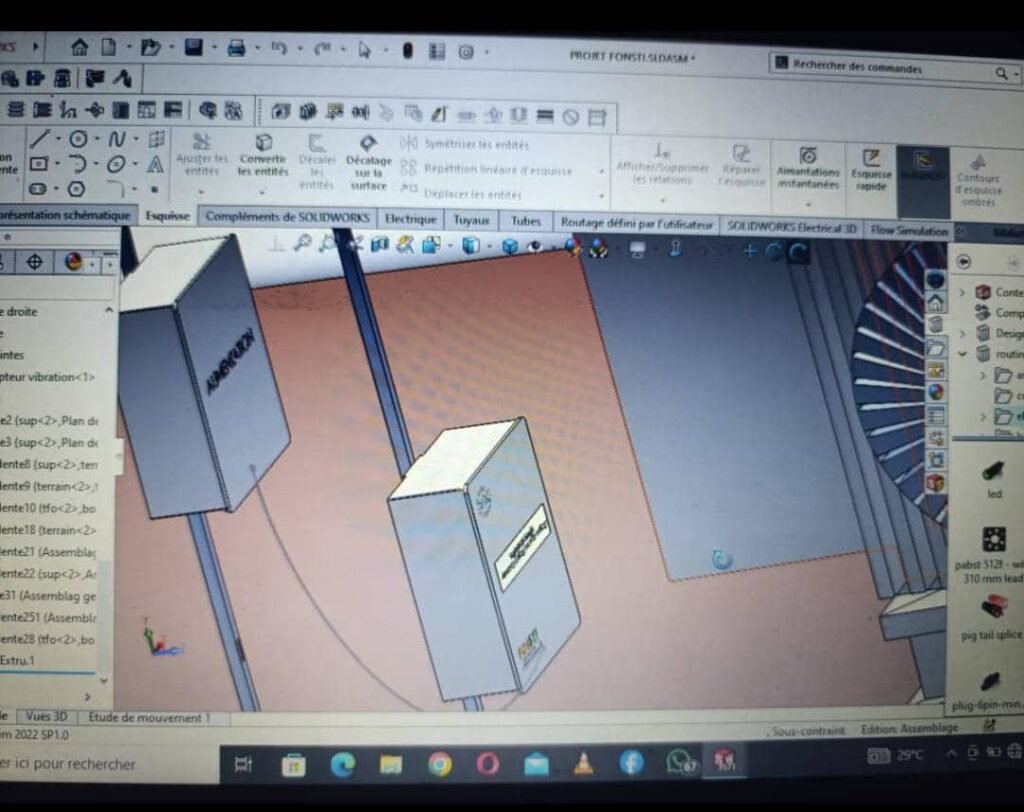

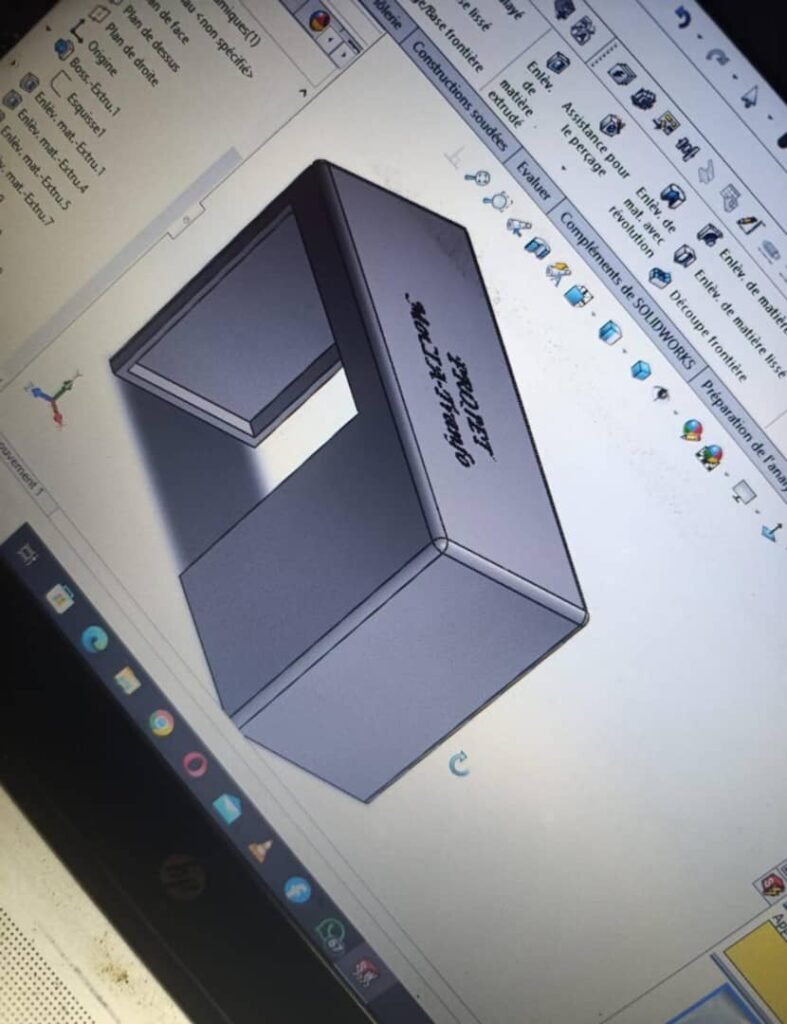

Sur la base de ces critères, j’ai réalisé la conception paramétrique du dispositif sous SolidWorks.
Chaque composant (boîtier, support de carte, passe-câbles, fixation murale) a été modélisé séparément, puis assemblé dans un environnement cohérent pour vérifier les interférences et la compatibilité mécanique.
